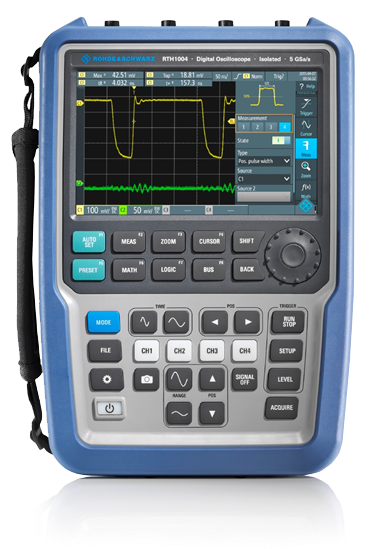

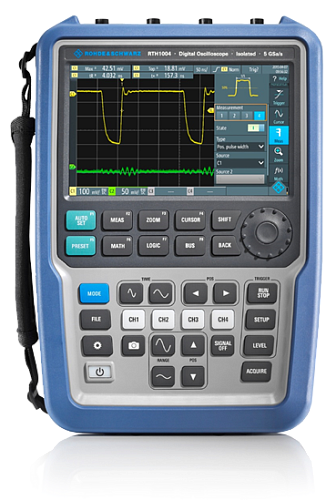

Портативный осциллограф Rohde Schwarz RTH1004 PLUS, 4 канала, 200 МГц, изолированные входы, беспроводной доступ

Особенности функционала

Скорость захвата осциллограмм 50000 осц./сек

Диапазон рабочих температур

от 0 до +50 °С

Масса

2,2 кг

Разъемы

Вход внешнего запуска используется вход мультиметра

Производитель

Rohde & Schwarz, Германия

Написать в Whatsapp

Уточнить цену

НАШЛИ ДЕШЕВЛЕ?
вернем разницу в цене

ВЗЯТЬ В АРЕНДУ
на сутки, неделю или месяц

Настройка входит в стоимость

Доставка
от 3-х дней

В наличии

Рекомендация экспертов

Цифровой осциллограф Rohde Schwarz RTB2K-302

Уточнить цену

USB-осциллограф АКИП-76402C

Снят с производства

Описание
Характеристики
Комплектация
Доставка

Описание

Осциллограф Rohde Schwarz RTH1004 PLUS представляет собой оптимальное решение для сервисного инженера, которое совмещает в себе производительность и точность лабораторного измерителя с мобильностью и защищенностью специализированных инструментов для работ в полевых условиях. Среди приборов компактного класса от R&S это изделие обладает наивысшей функциональностью – как представитель семейства Multi Domain, оно способно заменять собой целый парк разнотипных специализированных измерителей, востребованных в промышленном секторе, автосервисе и энергообеспечении: анализаторы спектра, гармоник, протоколов, смешанных сигналов, регистратор, частотомер и т.д. В варианте PLUS базовый прибор предлагается с набором предустановленных опций в комплекте с пластиковым кейсом-футляром по цене меньшей, чем стоимость таких компонентов по отдельности.

Особенности

4 канала с гальванической развязкой и широким измерительным диапазоном, позволяют с помощью Rohde Schwarz RTH1004 PLUS выполнять тестирование электроустановок и систем с 3-фазным питанием.
Полоса пропускания 200 МГц перекрывает большинство приложений, используемых в полевых условиях, при необходимости ее можно опционально увеличить до 350 или 500 МГц.
7-дюймовый сенсорный дисплей упрощает выполнение настроек и регулировок, и ускоряет доступ к важным функциям.

>Дистанционное управление по WLAN с использованием любого смартфона, портативного ПК или планшета повышает безопасность испытаний, позволяя выполнять их в удалённом режиме; работать можно в среде любого браузера, без инсталляции специализированного ПО.

Компактный размер корпуса обеспечивает возможность размещения прибора непосредственно в распределительных шкафах, под кожухами промышленных агрегатов или под капотом автомобиля.

Прочный кейс, включенный в комплект, имеет достаточно большой объем, поэтому может использоваться для хранения и переноски не только самого осциллографа, но и аксессуаров и других инструментов, востребованных при проведении выездных работ.

Высокая производительность

Rohde Schwarz RTH1004 PLUS обеспечивает такую же скорость сбора данных, как и "полноразмерные" лабораторные осциллографы. Частота дискретизации до 5 млрд. отсчетов/с, глубина памяти до 500 тыс. точек и увеличенное до 10 бит разрешение АЦП позволяет исследовать сложные сигналы значительной продолжительности, выполняя их захват на длинных временных промежутках с максимальной детализацией. Опция сегментирования повышает эффективность использования памяти за счет выборочной оцифровки только информативных элементов сигнала, а функция архива дает возможность быстро возвращаться к результатам предыдущих измерений для их анализа и сравнения, без потери текущих показаний. Опционально доступны дополнительные функции анализа смешанных сигналов, запуска и декодирования промышленных протоколов, анализа спектра, расширенные режимы синхронизации и т.д., что позволяет легко нарастить базовые возможности прибора.

Защищенность

Оптимизированный для полевого применения данный цифровой осциллограф соответствует всем требованиям, предъявляемым к инструментарию, который предназначен для использования в жестких условиях. Прочный пыле-влагозащищенный корпус по стандарту IP51 выдерживает падение с высоты человеческого роста. Интерфейсные разъемы при неиспользовании прикрыты заглушками. По классу электробезопасности эта модель соответствует максимальной категории – CAT IV 600 В, CAT III 1000 В, поэтому может использоваться без ограничений для выполнения любых измерительных работ на промышленном и электросиловом оборудовании.

Характеристики

	R&S RTH1004 PLUS
Характеристика	Значение
Полоса пропускания	200 МГц
Количество каналов	4 изолированных канала
Регистрация
Режим	Обычный
	Пиковый детектор
	Усреднение (2...8192 осциллограмм)
	Высокое разрешение
	Огибающая
Макс. дискретизация (реальное время)	5 млрд отсчетов/с
	2,5 млрд отсчетов/с (2 активных канала)
	1,25 млрд отсчетов/с (4 активных канала)
Вход
Связь по входу	открытый, закрытый
Входной импеданс	1 МОм ± 2 % \|\| 12 пФ ± 2 пФ
Максимальное входное напряжение	CAT IV 300 Вскз , 424 Впик CAT IV 600 В, CAT III 1000 В с пробниками R&S® RT-ZI10 или R&S® RT-ZI11
Параметры горизонтальной системы
Скорость захвата осциллограмм	50000 осц./сек
Интерполятор	sin(x)/x
Глубина записи	≤20 мВ/дел
	1 канал: 500 К отсчетов (обычный), 250 К (пиковый детектор, усреднение, высокое разрешение, огибающая)
	2 канала: 250 К отсчетов (обычный), 125 К (пиковый детектор, усреднение, высокое разрешение, огибающая)
	3,4 канала: 125 К отсчетов (обычный), 62,5 К (пиковый детектор, усреднение, высокое разрешение, огибающая)
	≥50 мВ/дел
	125 К отсчетов (обычный), 62,5 К (пиковый детектор, усреднение, высокое разрешение, огибающая)
Коэффициент развертки	1 нс/дел ~ 500 с/дел
Погрешность временной базы	±10 ppm
Задержка между каналами	±100 нс
Режимы	Y-T, X-Y, zoom, FFT, самописец
Параметры вертикальной системы
Вертикальное разрешение	9 бит 10 бит (ADC режим)
Вертикальное отклонение	2 мВ/дел ~ 100 В/дел
Диапазон смещения	±4 В (2 мВ/дел ~ 500 мВ/дел) ±200 В (1 В/дел ~ 20 В/дел) 0 В (≥40 В/дел)
Низкочастотный предел	≤8 Гц ( на входе BNC)
Время нарастания	≤1,75 нс
Погрешность коэф. усиления	±1,5% (>5 мВ/дел) ±2% (2 мВ/дел~5 мВ/дел) ±2,5% (2 мВ/дел)
Погрешность смещения	±0,1 дел ±1,5 мВ ±0,5%смещения
Изоляция между каналами	>40 дБ

Измерения и анализ осциллограмм
Курсорные	ручные (ΔV, ΔT, ΔV и ΔT, V-маркер), слежение, авто
Автоматические	33 типа автоматических измерений временные: период, частота, время нарастания, время спада, длительность положительного импульса, длительность отрицательного импульса, положительная и отрицательная скважность, задержка, фаза амплитудные: среднее, СКЗ, крест-фактор, стандартная девиация, минимум, максимум, размах, база, вершина, амплитуда, передний и задний выброс, AC, DC, AC+DC счетчик: количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество спадающих фронтов мощность: активная мощность, полная мощность, реактивная мощность, коэффициент мощности
Отображение	4 измерения одновременно
Частотомер (опция R&S ^® RTH-K33)	Разрядность	7 разрядов (≥10 кГц); 6 разрядов (1 кГц...10 кГц); 4 разряда (100 Гц...1 кГц); 3 разряда (10 Гц...100 Гц)
	Количество каналов	2
	Источник	аналоговые каналы
	Частотный диапазон	10 Гц...220 МГц
	Статистика	максимальное, минимальное, среднее
	Связь по входу	AC
Математические операции	A+B, A-B, A*B, квадрат, абсолютное значение, инверсия,
БПФ (FFT окна)	прямоугольник, Hanning, Blackman, Hamming, плоская вершина (Flat Top) Размер: 64 К отсчетов или 8 К отсчетов Масштаб (X-ось): линейный, логарифмический
Цифровой вольтметр	Функции измерения: напряжение DC, ACскз, DC+ACскз Фиксация максимальных, минимальных, средних значений Источник: аналоговые каналы Разрешение: 3 разряда, 999 отсчетов Количество измерений: до 4
Тестирование по маске	Годен / Не годен с выбором реакции на событие; Реакция на событие: звуковой сигнал, стоп, нет Источник: аналоговые каналы, математика Количество одновременных тестов - 5
Самописец	Количество каналов регистратора - 4
	Источник	режим осциллографа: 4 осциллограммы одновременно режим вольтметра: 4 измерения режим частотомера (опция R&S ^® RTH-K33): до 2-х измерений счетчика
	Временная развертка	5 с/дел или 4 дня/дел
	Скорость измерения	1/2/5 измерений /с
	Глубина записи	2 М отсчетов /канал
Декодирование	I²C / SPI (опция R&S ^® RTH-K1) RS-232 / UART / RS-422 / RS-485 (опция R&S® RTH-K2) CAN / LIN (опция R&S ^® RTH-K3) CAN-FD (опция R&S ^® RTH-K9) SENT (опция R&S ^® RTH-K10)

Система запуска
Диапазон уровня запуска	Внутренний	±4 делений от центра экрана
Режим запуска	Авто, обычный, одиночный
Блокировка уровня запуска	8 нс ~ 10 с; 1 ~ 1 000 000 000 событий
Типы запуска	стандартно: по фронту, по глитчу, по длительности, видео (PAL, NTSC, SECAM, PAL-M)
Типы запуска	опционально: видео (SDTV, HDTV), шаблон, логическое состояние, рант, скорость нарастания, окно, интервал, истечение времени, Data2clock, шаблон последовательных данных, сигналы последовательных шин I²C, SPI, UART / RS-232 / RS-422 / RS-485, CAN / LIN, CAN-FD, SENT
Фронт	условие запуска	нарастающий, спадающий, нарастающий & спадающий
Глитч	условие запуска	>, <
	полярность	положительная, отрицательная, обе полярности
	диапазон установок	200 пс ~ 5000 с
Длительность импульса	условие запуска	>, <, внутри диапазона, вне диапазона
	полярность	положительная, отрицательная
	диапазон установок	200 пс ~ 5000 с
Видеосигнал	условие запуска	выбор: строка, все строки, четный кадр, нечетный кадр, все кадры
	полярность	положительная, отрицательная
	диапазон установок	PAL, NTSC, SECAM, PAL-M SDTV, HDTV - опция R&S ^® RTH-K19
Шаблон (опция R&S ^® RTH-K19)	событие запуска	AND, NAND, OR, NOR
	временные условия	>, <, =, ≠, внутри диапазона, вне диапазона
	временной диапазон	800 пс ~ 5000 с
Логическое состояние (опция R&S ^® RTH-K19)	событие запуска	логическое состояние между двумя активными каналами (AND, NAND, OR, NOR)
	полярность	положительная, отрицательная, обе полярности
	состояние канала	высокий, низкий, не определен
Рант (опция R&S ^® RTH-K19)	условие запуска	>, <, внутри диапазона, вне диапазона, произвольная
	полярность	положительная, отрицательная, обе полярности
	диапазон установок	200 пс ~ 5000 с
Скорость нарастания (опция R&S ^® RTH-K19)	условие запуска	>, <, внутри диапазона, вне диапазона
	полярность	положительная, отрицательная, обе полярности
	диапазон установок	200 пс ~ 5000 с
Окно (опция R&S ^® RTH-K19)	условие запуска	>, <
Окно (опция R&S ^® RTH-K19)	диапазон установок	200 пс ~ 5000 с
Интервал (опция R&S ^® RTH-K19)	условие запуска	>, <, внутри диапазона, вне диапазона
	полярность	положительная, отрицательная
	диапазон установок	200 пс ~ 5000 с
Истечение времени TimeOut (опция R&S ^® RTH-K19)	условие запуска	высокий, низкий, высокий & низкий
Истечение времени TimeOut (опция R&S ^® RTH-K19)	диапазон установок	200 пс ~ 5000 с
Data2clock опция R&S ^® RTH-K19)	условие запуска	время установки и время удержания между данными и тактовыми сигналами на двух каналах
Data2clock опция R&S ^® RTH-K19)	диапазон установок	-124 нс ~ 124 нс с шагом 800 пс (относительно фронта тактового сигнала)
Шаблон последовательных данных (опция R&S ^® RTH-K19)	разрядность	32 бит
	уровень	высокий H, низкий L, неопределенный X
	полярность	положительная, отрицательная, обе полярности
	Скорость данных	< 250 Мбит/с
I²C запуск (опция R&S ^® RTH-K1)	Условие запуска	старт, стоп, повторный старт, пропущенному ACK, адресу (7 бит или 10 бит), данным или адресу, данным и адресу
	Разрядность адреса	7 бит, 10 бит
	Скорость	до 3,4 Мбит/с
	Разрядность данных	8 бит
SPI запуск (опция R&S ^® RTH-K1)	Тип линии	2-х, 3-х, 4-х проводная
	Условие	начало фрейма, конец фрейма, MOSI, MISO
	Разрядность данных шаблона	4 / 8 / 12 / 16 / 20 / 24 / 28 / 32 бит
	Выбор номера бита	0 ~ 4095
	Скорость	до 50 Мбит/с
RS-232 / UART / RS-422 / RS-485 запуск (опция R&S® RTH-K2)	Условие запуска	стартовый бит, начало пакета, данные, ошибка четности, ошибка конца пакета или данных, нарушение условия
	Скорость	300 бит/с ~ 200 Мбит/c
	Разрядность	5 бит ~ 9 бит
CAN запуск (опции R&S ^® RTH-K3)	Тип сигнала	CAN_H, CAN_L
	Условие запуска	Начало фрейма, типу фрейма, идентификатору, идентификатору и данным, ошибке (все комбинации CRC ошибок, четности, формы, АСК)
	Скорость	10 / 20 / 33.3 / 50 / 83.3 / 100 / 125 / 250 / 500 / 1000 кбит/с или пользовательская в диапазоне от 10 кбит/с до 1 Мбит/с
	Точки выборки	10% ~ 95%
	Идентификатор	Тип фрейма (данные, дистанционное управление или оба); тип идентификатора (11 бит или 29 бит); условие (>, <, =, ≠)
	Установка данных	шаблон данных (до 8 бит); условие (>, <, =, ≠)
CAN-FD запуск (опции R&S ^® RTH-K9)	Полярность	CAN_H, CAN_L
	Стандарт	ISO, non-ISO (Bosch)
	Условие запуска	Начало фрейма, типу фрейма, идентификатору, идентификатору и данным, ошибке (все комбинации CRC ошибок, четности, stuff, формы, АСК)
	Скорость арбитраж	10 / 20 / 33.3 / 50 / 83.3 / 100 / 125 / 250 / 500 / 1000 кбит/с или пользовательская в диапазоне от 10 кбит/с до 1 Мбит/с
	Скорость данные	10 / 20 / 33.3 / 50 / 83.3 / 100 / 125 / 250 / 500 кбит/с; 1 / 1.5 / 2 / 4 / 6 / 8 / 10 / 12 / 14 / 15 Mбит/с или пользовательская в диапазоне от 10 кбит/с до 15 Мбит/с
	Точки выборки	10% ~ 95%
	Идентификатор	Тип фрейма (данные, дистанционное управление или оба); тип идентификатора (11 бит или 29 бит); условие (>, <, =, ≠)
	Установка данных	шаблон данных (до 8 бит); условие (>, <, =, ≠)
LIN запуск (опция R&S ^® RTH-K10)	Конфигурация шины	1.3, 2.x или SAE J602; смешанная
	Условие запуска	Синхросигнал, типу фрейма, идентификатору, идентификатору и данным, пробуждающему фрейму, ошибке (все комбинации CRC ошибок, четности, синхронизации поля)
	Скорость	1.2 / 2.4 / 4.8 / 9.6 / 10.417 / 19.2 Кбит/с или пользовательская в диапазоне от 1 Кбит/с до 20 Кбит/с
	Полярность	Активная верхняя или активная нижняя
	Идентификатор	Диапазон (от 0d до 63d); условие (>, <, =, ≠)
	Установка данных	шаблон данных (до 8 бит); условие (>, <, =, ≠)

Логический анализатор (опция R&S® RTH-B1)
Вертикальная система	Входные каналы	8 логических каналов (D0~D7)
	Входной интерфейс	100 кОм ± 2 % \|\| 4 пФ
	Максимальная входная частота	250 МГц
	Максимальное входное напряжение	±40 Впик
	Минимальное входное напряжение	500 мВп-п
	Конфигурация	D0~D3, D4~D7
	Пороговый уровень	пользовательский: ±8 В (с шагом 25 мВ) предустановки: CMOS 5.0 В, CMOS 3.3 В, CMOS 2.5 В, TTL, ECL, PECL, LVPECL
	Точность установки порогового уровня	±(100 мВ + 3% установ. значения)
Горизонтальная система	Сдвиг фаз	±100 нс
Регистрация	Частота дискретизации	1,25 Гвыб/с на канал
Регистрация	Глубина записи	125 К отсчетов на канал (≤20 мВ/дел) 62,5 К отсчетов на канал (≥50 мВ/дел)

Система запуска
Диапазон уровня запуска	Внутренний	±4 делений от центра экрана
Режим запуска	Авто, обычный, одиночный
Блокировка уровня запуска	8 нс ~ 10 с; 1 ~ 1 000 000 000 событий
Типы запуска	стандартно: по фронту, по глитчу, по длительности
Типы запуска	опционально: шаблон, логическое состояние, интервал, истечение времени, Data2clock, шаблон последовательных данных, сигналы последовательных шин I²C, SPI, UART / RS-232 / RS-422 / RS-485, CAN / LIN, CAN-FD, SENT

Архив и сегментированная память (опция R&S® RTH-K15)
Сегментированная память	Макс. длина записи на канал (режим выборка)	Сегменты	1 активный канал	2 активных канала	3 активных канала и Цифровые каналы	Анализатор протоколов
		5000	10 К	5 К	2,5 К	5,12 К
		1000	50 К	25 К	12,5 К	25,6 К
		100	500 К	250 К	125 К	256 К
	Общая память (на канал)		50 М	25 М	12,5 М	25,6 М
	Макс. длина записи на канал (пиковый детектор, усреднение, высокое разрешение, огибающая)	5000	5 К	2,5 К	1,25 К	5,12 К
		1000	25 К	12,5 К	6,25 К	25,6 К
		100	250 К	125 К	62,5 К	256 К
			25 М	12,5 М	6,25 М	25,6 М
Архив	Разрешение временных меток	1,6 пс
Архив	Воспроизведение	Воспроизведение записанных осциллограмм Задание начального и конечного кадра Повтор воспроизведения

Анализ спектров (опция R&S® RTH-K18)
Спектр	Входные каналы	аналоговые каналы
	Шкала (X ось)	частота, линейный или логарифмический масштаб
	Шкала (Y ось)	dBm, dBv. dBA
	Параметры	центральная частота и полоса обзора (линейный масштаб по оси X) начальная и конечная частота (логарифмический масштаб по оси X) разрешение RBW, задание шкалы по оси Y
	Полоса обзора (Span)	1 кГц...макс. полоса прибора
	Разрешение RBW	span/10 ≥ RBW ≥ span/1000
	Тип окна	прямоугольник, Hanning, Blackman, Hamming, плоская вершина (Flat Top)
	Тип графика	обычный, удержание максимального, удержание минимального, среднее
Маркер	Поиск пика	порог, отклонение, расстояние
	Количество маркеров	15
	Значение	абсолютное значение частоты и амплитудного уровня или значение частоты и амплитуды относительно опорного маркера
Курсоры	Значение	абсолютные значения частоты и амплитудного уровня для курсоров 1 и 2 значение частоты и амплитуды для курсора 2 относительно курсора 1
Курсоры	Функция	отслеживание, связь, установка

Анализ гармоник (опция R&S® RTH-K34)
Гармоники	Входные каналы	аналоговые каналы
	Задаваемые параметры	основная частота, масштаб
	Масштаб	линейный (%) или логарифмический (dB)
	Основная частота	10 Гц ... 1 кГц
	Порядок	до 64 гармоники
	Статистика	текущая, максимальная, минимальная
Отображение	Гистограмма	до 64 гармоник на экран
Отображение	Гармоники	все, четные, нечетные, нечетные и кратные 3, нечетные и некратные 3, пользовательские
Измерение	Сигнал	основная частота, коэффициент гармоник относительно базовой частоты (THDF) или относительно СКЗ значения уровня (THDR)
Измерение	Гармоники	среднеквадратическое значение амплитуды или амплитуда относительно амплитуды основного сигнала, фазовый угол относительного основного и частота

Основные технические характеристики
Дисплей
Тип дисплея	диагональ 7", емкостной сенсорный
Разрешение дисплея	800 (по горизонтали) × 480 (по вертикали) точек
Послесвечение	50 мс ~ 10 с, бесконечно
Выход для компенсации пробника
Выходное напряжение (типичное)	амплитуда 1 Вп-п
Частота (типичное)	Меандр 1 кГц
Интерфейсы и выходы
Интерфейсы	USB Host 2.0, USB-device 2.0, LAN Встроенный модуль беспроводной сети с веб-интерфейс (штатно)
Вход microSD карт	поддержка карт SDHC от 4 Гб до 32 Гб
Входы	Входы осциллографа: 2 разъема BNC-типа Вход мультиметра: 2 разъема типа "банан" 4 мм
Входы цифровых каналов (опция R&S ^® RTH-B1)	8 каналов (D7 ~ D0)
Вход внешнего запуска	используется вход мультиметра
Разное
Категория исполнения	IP51
Рабочая температура	0 °С...+50 °С c батарейным питанием 0 °С...+40 °С c сетевым адаптером
Категория электробезопасности	CAT IV 600 В, CAT III 1000 В (свыше 2000 м над уровнем моря) CAT III 600 В, CAT II 1000 В (свыше 3000 м над уровнем моря)
Питание
Сетевой адаптер	вход: 100 ~ 240 В. AC, 50/60 Гц, 1,5 А выход: +15 В DC, 4 А
Батарея	Литий-ионный аккумулятор (Li-ion) 72 Втч Время работы / заряда - 4 ч/ 4 ч Напряжение 11,25 В DC
Массо-габаритные параметры
Габаритные размеры	201 мм × 293 мм × 74 мм (ШВГ)
Вес	Около 2,4 кг

Комплектация

Базовый блок прибора с опциями RTH-B242/-K200/-K201/-Z4
Пассивные пробники на каждый канал (600 В, CAT IV, 10:1)
Li-ion АКБ
Адаптер питания
SD-карта 4 Гб (установлена внутри прибора)
Опции по заказу

Доставка

Портативный осциллограф Rohde Schwarz RTH1004 PLUS, 4 канала, 200 МГц, изолированные входы, беспроводной доступ

Уточнить цену

Гарантия

3 года

Поверка

дополнительно

Сопутствующие товары

Осциллограф Fluke-125B/INT/S

Уточнить цену

Генератор сигналов специальной формы АКИП-3410/4

Уточнить цену

Генератор шума АКИП-3501/1

Уточнить цену

Источник питания МЕГЕОН 31303

12 840 *

Купить в один клик

Заказать Портативный осциллограф Rohde Schwarz RTH1004 PLUS, 4 канала, 200 МГц, изолированные входы, беспроводной доступ в Начальник

Компания ЕЦНК занимается продажей современного оборудования для осуществления контроля качества выпускаемых изделий на производстве. На сайте ECNK.ru вы можете купить Портативный осциллограф Rohde Schwarz RTH1004 PLUS, 4 канала, 200 МГц, изолированные входы, беспроводной доступ по самой оптимальной цене в Начальник.
Мы предлагаем различные способы доставки: самовывоз, курьером или до терминала “Деловых линий” в вашем городе. Наш адрес: ул. Островского 118 "А". Режим работы: Пн.-Пт. с 9:00 до 18:00.
Для того, чтобы заказать доставку по Нальчику:

позвоните по телефону ;
напишите в WhatsApp на номер +7 981 125-98-20;
отправьте письмо на электронную почту ecnk@ecnk.ru.

Кроме того, вы можете заказать бесплатную консультацию специалиста. Оставьте заявку, укажите ФИО, номер телефона и адрес электронной почты.
