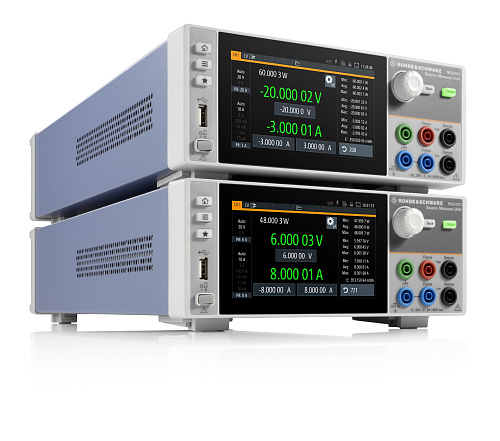

Rohde&Schwarz NGU201 |
|---|
Электрические характеристики |
|---|
Количество квадрантов | R&S®NGU201 | 2 |
|---|
R&S®NGU401 | 4 |
Количество выходных каналов | R&S®NGU201 | 1 |
|---|
R&S®NGU401 | 1 |
Суммарная выходная мощность | | макс. 60 Вт |
|---|
Выходное напряжение | R&S®NGU201 | от 0 до 20 В |
|---|
R&S®NGU401 | от –20 В до +20 В |
Максимальный выходной ток на канал | Выходное напряжение | ≤ 6 В 8 А |
|---|
Выходное напряжение > 6 В | от –20 В до +20 В |
Регулируемый выходной импеданс | R&S®NGU201 | от –50 мОм до 100 Ом |
|---|
С шагом | R&S®NGU201 | 1 мОм |
|---|
Время восстановления | R&S®NGU201: ≤ 2 Ом, резистивная нагрузка | < 200 мкс |
|---|
R&S®NGU201: > 2 Ом, резистивная нагрузка | < 10 мс |
Регулируемый выходной импеданс | R&S®NGU401 | недоступно |
|---|
Пульсации напряжения и шум | от 20 Гц до 20 МГц | < 500 мкВ (СКЗ) < 2 мВ (размах) (изм.) |
|---|
Пульсации тока и шум | от 20 Гц до 20 МГц | < 1 мА (СКЗ) (изм.) |
|---|
Диапазон потребляемых напряжений/th> | R&S®NGU201 | от 0 до 20 В |
|---|
R&S®NGU401 | от –20 В до +20 В |
Максимальная потребляемая мощность | | 60 Вт |
|---|
Максимальный потребляемый ток | напряжение: ≤ 6 В | 8 А |
|---|
напряжение: > 6 В | 3 А |
Режимы потребления | R&S®NGU201 | стабилизация напряжения, стабилизация тока, стабилизация сопротивления |
|---|
R&S®NGU401 | стабилизация напряжения, стабилизация тока |
Диапазон стабилизации сопротивления | R&S®NGU201 | от 0 Ом до 10 кОм (с шагом 0,1 Ом) |
|---|
Регулировка нагрузки в режиме приоритета напряжения (изменение нагрузки: от 10% до 90%) |
|---|
Напряжение | ± (% от выходного значения + смещение) | < 0,01% + 0,5 мВ |
|---|
Время восстановления нагрузки по напряжению в стандартном режиме | регулировка в пределах ±20 мВ от установленного напряжения | < 30 мкс (изм.) |
|---|
Время восстановления нагрузки по напряжению в режиме высокой емкости | регулировка в пределах ±20 мВ от установленного напряжения | от 10 мкФ до 50 мкФ (низкие значения): < 30 мкс (изм.)
от 50 мкФ до 470 мкФ (высокие значения): < 100 мкс (изм.) |
|---|
Регулировка нагрузки в режиме приоритета тока (изменение нагрузки: от 10% до 90%) |
|---|
Ток | ± (% от выходного значения + смещение) | < 0,01% + 0,1 мА |
|---|
Время восстановления нагрузки по току | регулировка в пределах ±20 мА от установленного тока | < 50 мкс (изм.) |
|---|
Время нарастания | от 10% до 90% от номинального выходного напряжения, резистивная нагрузка | полная нагрузка: < 100 мкс без нагрузки: < 100 мкс |
|---|
Время спада | от 10% до 90% от номинального выходного напряжения, резистивная нагрузка | полная нагрузка: < 100 мкс без нагрузки: < 100 мкс |
|---|
Минимальная длительность импульса | | 100 мкс |
|---|
Разрешающая способность при программировании |
|---|
Напряжение | | диапазон 20 В: 200 мкВ диапазон 6 В: 50 мкВ |
|---|
Ток | | диапазон 8 А: 50 мкА диапазон 3 А: 25 мкА диапазон 100 мА: 1 мкА диапазон 10 мА: 100 нА |
|---|
Погрешность установки при программировании |
|---|
Напряжение | ± (% от установленного значения + смещение) | диапазон 20 В: < 0,02% + 2 мВ диапазон 6 В: < 0,02% + 1 мВ |
|---|
Ток | ± (% от установленного значения + смещение) | диапазон 8 А: < 0,05% + 2 мА диапазон 3 А: < 0,025% + 500 мкА диапазон 100 мА: < 0,025% + 25 мкА диапазон 10 мА: < 0,025% + 10 мкА |
|---|
Выходные измерения |
|---|
Измерительные функции | | напряжение, ток, мощность, энергия |
|---|
Разрешение при снятии показаний |
|---|
Напряжение | | диапазон 20 В: 10 мкВ диапазон 6 В: 1 мкВ |
|---|
Ток | | диапазон 10 А: 10 мкА диапазон 3 А: 1 мкА диапазон 100 мА: 100 нА диапазон 10 мА: 10 нА диапазон 1 мА: 1 нА диапазон 10 мкА: 100 пА |
|---|
Погрешность считывания |
|---|
Напряжение | ± (% от выходного значения + смещение) | диапазон 20 В: < 0,02% + 2 мВ диапазон 6 В: < 0,02% + 500 мкВ |
|---|
Ток | ± (% от выходного значения + смещение) | диапазон 10 А: < 0,025 % + 500 мкА диапазон 3 А: < 0,025 % + 250 мкА диапазон 100 мА: < 0,025 % + 15 мкА
диапазон 10 мА: < 0,025 % + 1,5 мкА диапазон 1 мА: < 0,025 % + 150 нА диапазон 10 мкА: < 0,025 % + 15 нА |
|---|
Температурный коэффициент (на °C) (от +5 °C до +20 °C и от +30 °C до +40 °C) |
|---|
Напряжение | | 0,15 × заданное значение/°C |
|---|
Ток | | 0,15 × заданное значение/°C |
|---|
Четырехпроводное подключение |
|---|
Максимальная компенсация | диапазон 20 В | 2 В (изм.) |
|---|
Предельно допустимые параметры |
|---|
Максимальное напряжение относительно земли | | 250 В постоянного тока |
|---|
Максимальное противодействующее напряжение | напряжение с той же полярностью, подключенное к выходам | |
|---|
| R&S®NGU201 | 22 В |
|---|
| R&S®NGU401 | ± 22 В |
|---|
Максимальное обратное напряжение | напряжение с обратной полярностью, подключенное к выходам | |
|---|
| R&S®NGU201 | 0,5 В |
|---|
Максимальный обратный ток | макс. в течение 5 минут | |
|---|
| R&S®NGU201 | 3 А |
|---|
Дистанционное управление |
|---|
Время обработки команды | | < 6 мс (ном.) |
|---|
Функции защиты |
|---|
Защита от перенапряжения | | настраиваемая |
|---|
Защита от превышения мощности | | настраиваемая |
|---|
Защита от превышения тока (электронный предохранитель) | | настраиваемая |
|---|
Разрешающая способность при программировании | | 0,1 мА |
|---|
Время срабатывания | (Iнагр > Iсраб × 2) при Iнагр ≥ 2 A < 1,5 мс (изм.) |
|---|
Задержка срабатывания при включении выхода | | от 0 мс до 10 с (с шагом 1 мс) |
|---|
Задержка срабатывания | | от 0 мс до 10 с (с шагом 1 мс) |
|---|
Защита от перегрева | | да |
|---|
Специальные функции |
|---|
Выходная линейно-нарастающая функция EasyRamp |
|---|
Время действия функции EasyRamp | | от 10 мс до 10 с (с шагом 10 мс) |
|---|
Задержка вывода |
|---|
Задержка на канал | | от 1 мс до 10 с (с шагом 1 мс) |
|---|
Функция произвольных сигналов QuickArb |
|---|
Параметры | | напряжение, ток, время |
|---|
Максимальное количество точек | | 2048 |
|---|
Время пребывания | | от 100 мкс до 10 ч (с шагом 100 мкс) |
|---|
Повтор | | непрерывный или импульсный режим с числом повторений от 1 до 65535 |
|---|
Запуск | | вручную с помощью клавиатуры, в режиме дистанционного управления или с помощью дополнительного интерфейса |
|---|
Статистика (время выборки) | напряжение | минимум, максимум, среднее (2 мкс) |
|---|
ток | минимум, максимум, среднее (2 мкс) |
мощности | минимум, максимум, среднее (2 мкс) |
энергия | (2 мкс) |
Цифровые интерфейсы запуска и управления |
|---|
Максимальное напряжение | | (IN/OUT) 24 В |
|---|
Нагрузочные повышающие резисторы (IN/OUT) | подключение к 3,3 В | 20 кОм |
|---|
Уровень на входе | низкий | < 0,8 В (ном.) |
|---|
| высокий | > 2,4 В (ном.) |
|---|
Максимальный потребляемый ток (OUT) | | 500 мА |
|---|
Вход модуляции | R&S®NGU401 | да |
|---|
Максимальное напряжение относительно земли/канала | | 250 В постоянного тока |
|---|
Полоса модуляции | R&S®NGU401 | от 0 до 1 кГц |
|---|
Уровень на входе | R&S®NGU401 | от –24 В до +24 В |
|---|
Погрешность (отображаемое значение модуляции) | R&S®NGU401 | < 0,02% + 2 мВ |
|---|
Стандартный режим регистрации данных |
|---|
Максимальная скорость сбора | каждый зарегистрированный отсчет является средним из 50 000 измеренных значений | 10 отсчетов/с |
|---|
Объем памяти | | внутренняя память 800 Мбайт или объем внешней памяти |
|---|
Разрешение по напряжению | | см. Разрешение при снятии показаний |
|---|
Погрешность напряжения | | см. Погрешность считывания |
|---|
Разрешение по току | | см. Разрешение при снятии показаний |
|---|
Погрешность тока | | см. Погрешность считывания |
|---|
Быстрый режим регистрации данных FastLog (быстрая регистрация) |
|---|
Максимальная скорость сбора | напряжения, тока | 500 тыс. отсчетов/с (2 мкс) |
|---|
Объем памяти | | объем внешней памяти |
|---|
Разрешение по напряжению | | диапазон 20 В: 20 мкВ диапазон 6 В: 5 мкВ |
|---|
Погрешность напряжения | ± (% от выходного значения + смещение) | диапазон 20 В: < 0,02% + 2 мВ диапазон 6 В: < 0,02% + 500 мкВ |
|---|
Разрешение по току | | диапазон 10 А: 20 мкА диапазон 3 А: 2 мкА диапазон 100 мА: 200 нА диапазон 10 мА: 20 нА диапазон 1 мА: 2 нА диапазон 10 мкА: 200 пА |
|---|
Погрешность тока | ± (% от выходного значения + смещение) | диапазон 10 А: < 0,025% + 500 мкА диапазон 3 А: < 0,025% + 250 мкА диапазон 100 мА: < 0,025% + 15 мкА
диапазон 10 мА: < 0,025% + 1,5 мкА диапазон 1 мА: < 0,025 % + 150 нА диапазон 10 мкА: < 0,025 % + 15 нА |
|---|
Вход цифрового вольтметра R&S®NGU201 опция, R&S®NGU-K104 |
|---|
Напряжение ЦВМ | | от –24 В до +24 В |
|---|
Погрешность ЦВМ | ± (% от выходного значения + смещение) | < 0,02% + 2 мВ |
|---|
Максимальное напряжение относительно земли/канала | | 250 В постоянного тока |
|---|
Дисплей и интерфейсы |
|---|
Дисплей/th> | | TFT, 5-дюймовый, 800 × 480 пикселей, WVGA, сенсорный |
|---|
Разъемы на передней панели | | 4-мм безопасные гнезда |
|---|
Разъемы на задней панели | | 8-контактный блок разъемов |
|---|
Интерфейсы дистанционного управления | стандартно | USB-TMC, USB-CDC (виртуальный порт COM) |
|---|
| | LAN |
|---|
| R&S®NGU-B105 | IEEE-488 (GPIB) |
|---|
Условия окружающей среды |
|---|
Температура | диапазон рабочих температур | от +5 °C до +40 °C |
|---|
диапазон температур хранения | от –20 °C до +70 °C |
Относительная влажность | без конденсации | от 5% до 95% |
|---|
Номинальная мощность |
|---|
Номинальное напряжение сети питания | | 100 В / 115 В / 230 В (± 10%) |
|---|
Частота сети питания | | от 50 Гц до 60 Гц |
|---|
Максимальная потребляемая мощность | | 400 Вт |
|---|
Сетевые предохранители | | 2 × T4.0H/250 В |
|---|
Соответствие продукта |
|---|
Электромагнитная совместимость | ЕС: в соответствии с Директивой по электромагнитной совместимости 2014/30/EU | применяемые стандарты: EN 61326-1 EN55011(класс A) |
|---|
| Корея | Маркировка KC |
|---|
Электробезопасность | ЕС: в соответствии с Директивой по низковольтному оборудованию 2014/35/EU | применяемый гармонизированный стандарт: EN61010-1 |
|---|
| США, Канада | CSA-C22.2 No. 61010-1 |
|---|
RoHS | в соответствии с Директивой ЕС 2011/65/EU | EN50581 |
|---|
Механическое сопротивление |
|---|
Вибрация синусоидальная | от 5 Гц до 55 Гц, 0,3 мм (размах) от 55 Гц до 150 Гц, пост. ускорение 0,5 g,согласно EN60068-2-6 |
|---|
| широкополосный шум | от 8 Гц до 500 Гц, ускорение: 1,2 g (СКЗ), согласно EN60068-2-64 |
|---|
Ударное воздействие | | ударный спектр 40 g, в соответствии с MIL-STD-810E, метод 516.4, процедура I |
|---|
Механические характеристики |
|---|
Габариты | Ш × В × Г | 222 x 97 x 436 мм |
|---|
Масса | | 7,1 кг |
|---|
Монтаж в стойку | | опция R&S®HZN96 |
|---|
Рекомендуемый межкалибровочный интервал |
|---|
| эксплуатация 40 ч в неделю во всем диапазоне заданных условий окружающей среды | 1 год |
|---|
Настройка входит в стоимость
