Настройка входит в стоимость

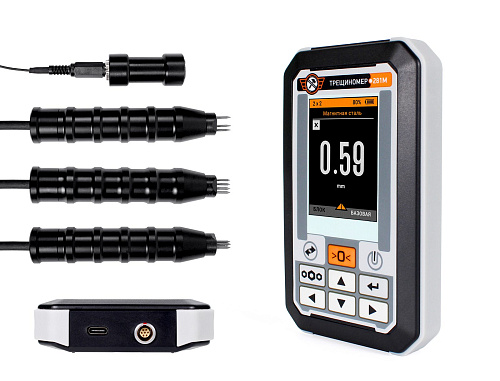

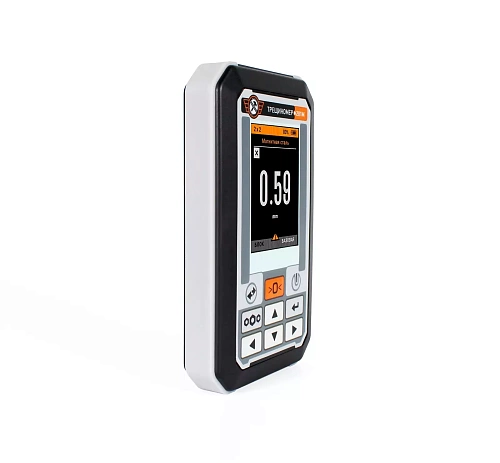

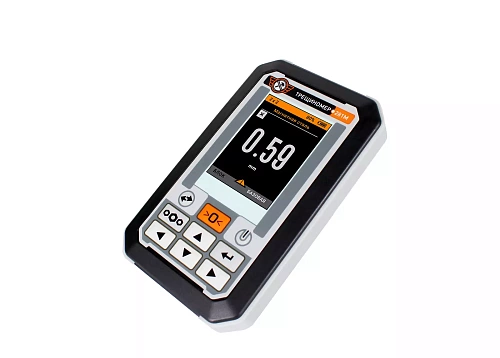

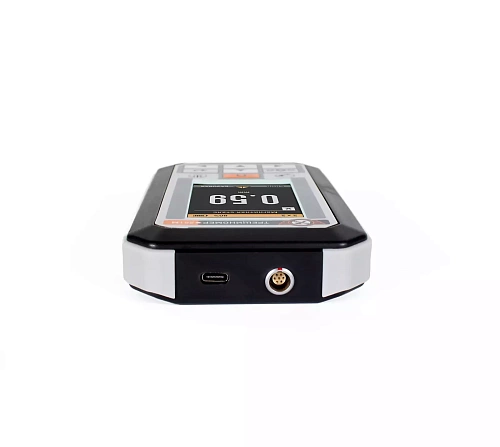

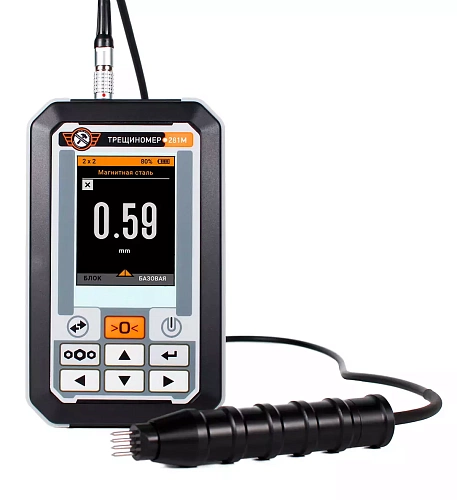

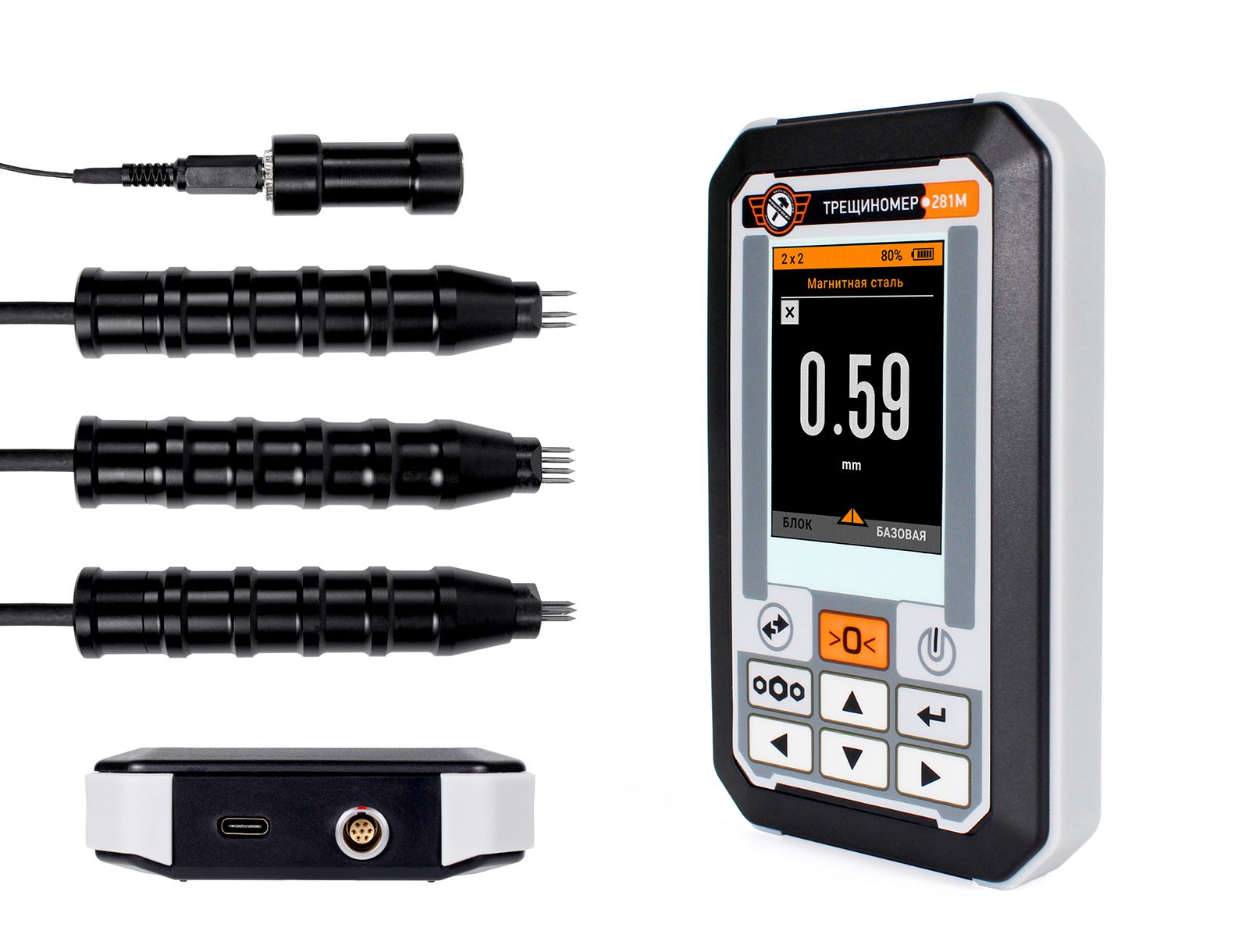

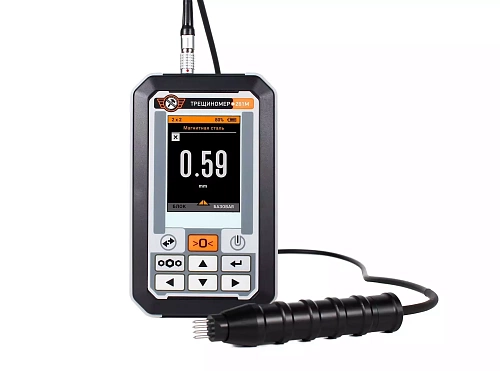

Трещиномер 281М-С производства НПП «Машпроект» — это высокоточный прибор, предназначенный для измерений глубины дефектов в виде трещин на поверхности деталей из металлов. Прибор обеспечивает измерение глубины трещин, выходящих на поверхность изделий изготовленных из ферромагнитный, неферромагнитных материалов и из алюминия.
Номер в госреестре средств измерений 92789-24.
В трещиномере реализуется электропотенциальный метод на переменном токе, который позволяет оперативно и точно измерить глубину трещины от 0,5 до 100мм. С помощью токовых электродов в области измеряемого дефекта пропускается постоянный ток частотой 1 кГц. С помощью приемных электродов и электронного блока определяется напряжение, возникающее в результате прохождения тока по стенкам дефекта, которое пропорционально глубине дефекта.
Особенно эффективно применение прибора совместно с производительными методами выявления трещин: магнитопорошковым, вихретоковым, капиллярным и другими.
Главные отличия 281М-С от 281М-М
Типовые объекты контроля:
— валы, валки, прокатные станы;
— трубы, трубопроводы, нефте-газопроводы;
— сосуды давления;
— объекты энергетического производства;
— детали конструкций, машин и механизмов.
|
Параметры |
Значения |
|
Диапазон измерения глубины трещин преобразователь 1*4 преобразователь 2*2 преобразователь 3+1 |
от 0,5 до 30 мм от 0,5 до 20 мм от 0,5 до 30 мм |
|
Диапазон показаний глубины трещин |
до 100 мм |
|
Погрешность измерений |
± (0,2 + 0,1×h) где h-глубина трещины |
|
Максимальное раскрытие трещины |
до 3,5 мм в зависимости от конструкции датчика |
|
Минимальная протяженность трещины |
5 глубин трещин, не менее 3 мм |
|
Радиус кривизны контролируемых поверхностей, выпуклой и вогнутой |
не менее 4 мм |
|
Аккумулятор |
Литий-полимерный (Li-Pol) 2300 мАч, 3.7В |
|
Цветной дисплей |
есть |
|
Автоматическое выключение прибора |
есть |
|
Размеры электронного блока, не более |
150х80х30 мм |
|
Масса прибора |
не более 400 г |
|
Размеры преобразователя, не более |
200х40 мм |
|
Диапазон рабочих температур |
-5 … +40 °С |
|
Гарантийный срок обслуживания |
12 месяцев с даты продажи, но не более 15 месяцев с даты выпуска |
|
Составляющие комплекта |
Количество |
|
Электронный блок трещиномера со встроенным аккумулятором |
1 шт. |
|

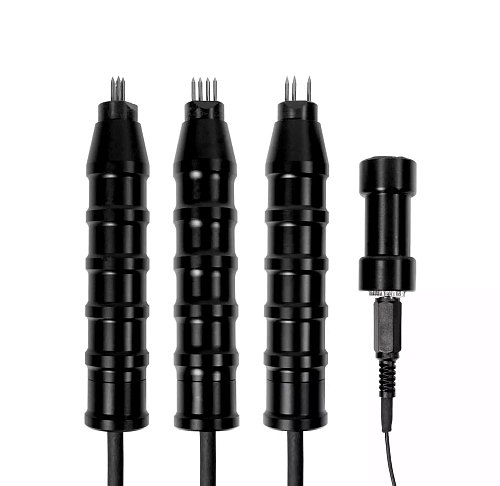

Преобразователь «1х4» (4 электрода в ряд) с кабелем |
1 шт. |
|
Преобразователь «2х2» |
1 шт. |
|
Преобразователь «3+1» |
1 шт. |
|
Контрольный образец с имитацией трещин КМ-281 |
1 шт. |
|
Зарядное устройство |
1 шт. |
|
Руководство по эксплуатации (совмещено с паспортом) |
1 шт. |
|
Кейс для переноски и хранения |
1 шт. |
|
Меры моделей дефектов КО-281 |
1 шт. |
Дополнительные принадлежности:
· Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия
Трещиномер 281М-С предназначен для применения в полевых, цеховых и лабораторных условиях.
1) Перед каждым использованием прибора для контроля изделий необходимо произвести проверку его работоспособности на контрольном образце.
В случае проведения измерений на материалах с электромагнитными свойствами, существенно отличающимися от материала образцов, используемых при настройке прибора, необходимо изготовить дополнительный контрольный образец с трещиной, соответствующей верхнему пределу ожидаемой глубины трещины и провести корректировку прибора.
Корректировка сохраняется весь срок службы трещиномера и может быть изменена Пользователем в любой момент.
2) Для обеспечения электрического контакта необходимо ОБЯЗАТЕЛЬНО зачистить на контрольном образце/изделии:
1. На первом этапе производится измерение тока, текущего на бездефектном участке, расположенном в стороне от трещины.
— Измерение преобразователями «1х4» и «2х2» проводится на свободном участке изделия в стороне от трещины на расстоянии не менее 10 мм от ближайшего электрода.
— Первый токовый электрод преобразователя «3+1» должен находится на расстоянии не менее 60 мм от трещины, а ближайший приемный электрод на расстоянии 10-15 мм от трещины.
Результатом этого этапа является автокалибровка прибора на ток, текущий через трещину.
Рекомендуется! Измерения по первому этапу производить несколько раз, чтобы убедиться в стабильности полученных показаний (измерения на первом этапе во многом определяют погрешность измерения трещин).
2. На втором этапе производится собственно измерение глубины трещины, при этом приемные электроды располагаются с двух сторон краев трещины.
На экране прибора появится результат измерения глубины трещины в миллиметрах.
